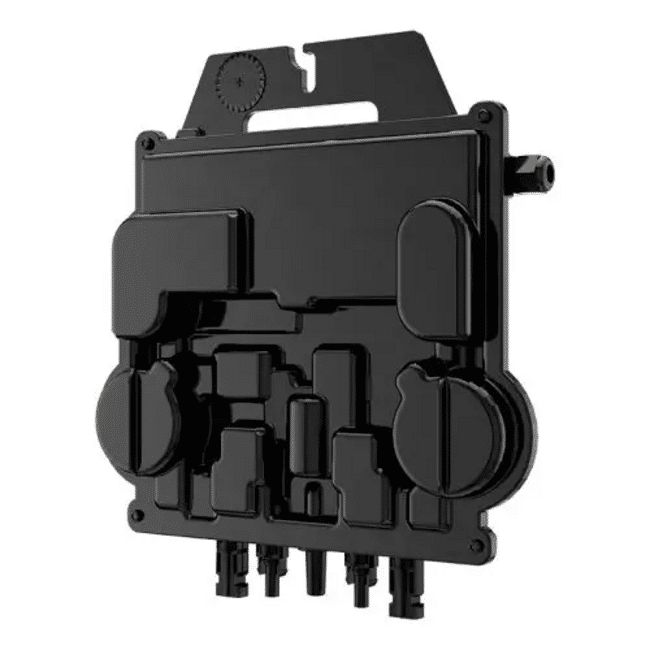

APS-DS3D
Le DS3 d’APsystems est le micro-onduleur double le plus puissant pour une connexion au réseau monophasé. Ce dispositif a une puissance de sortie AC allant jusqu’à 1800VA et convient aux panneaux les plus puissants pour les toits PV résidentiels et commerciaux. Le DS3 comprend 2 canaux d’entrée avec une faible tension DC, 2 MPPT et une communication Zigbee cryptée.
Avant d’installer l’APS-DS3D, vérifiez que la tension du réseau correspond à la tension nominale du micro-onduleur. Ensuite, câblez les conducteurs du bus CA et fixez le micro-onduleur au système de montage. La mise à la terre du DS3 peut être effectuée à l’aide de l’anneau de mise à la terre ou d’un fil de cuivre. Ensuite, connectez l’onduleur au câble du bus CA et insérez le capuchon de protection. Enfin, les panneaux peuvent être raccordés et le micro-onduleur connecté au réseau.
Caractéristiques de l’APS-DS3D
- Double
- 1800VA
- 1 phase
- 7.8A
- 2 MPPT 4 IN
- Relais VDE intégré
- Efficacité maximale 97
- IP67
- MC4
- Poids 3,8 kg
- Dimensions 283mm x 233mm x 48.4mm
Informations complémentaires
- Un micro-onduleur pour 4 panneaux solaires
- Chaque canal connecte deux panneaux solaires en série (pour les panneaux solaires avec un Voc < 60V). Le Voc total des deux panneaux solaires connectés en série doit être dans la plage de tension de fonctionnement comme indiqué dans la fiche technique.
- Nous recommandons de ne connecter en série que des modules solaires de la même marque et du même modèle.
- Si un module solaire unique possède déjà un Voc autonome qui se situe dans la plage de tension de fonctionnement (par exemple, un module solaire à 96 cellules), un seul module solaire doit être connecté par entrée CC.
- Le système comporte deux canaux d’entrée avec MPPT indépendant.
